Установки для гидравлических испытаний

в стандартном исполнении

Компания ООО «Интех ГмбХ» индивидуально под ваши потребности разработает, скомплектует и поставит «под ключ» стенды для гидравлических испытаний

Полуавтоматические стенды для гидроиспытаний запорно-регулирующей арматуры с гидрозажимом с усилием зажима до 100 тонн

Установка для испытания позволяет оператору проводить испытание воздухом и/или водой на одной и той же системе зажима.

* Подача воздуха и воды обеспечивается заказчиком.

Стендами данного типа размера можно осуществлять испытание следующих типов запорно-регулирующей фланцевой арматуры:

литые фланцевые клиновые задвижки
обратно-поворотные клапаны
шаровые краны для установки на поверхности и под землей
пружинные предохранительные клапаны
предохранительные клапаны с переключающими устройствами
блоки предохранительные клапаны с переключающими устройствами

Размерная линейка арматуры возможной к испытанию:

Ду 50 давлением 20, 50, 100, 150, 250, 420 бар
Ду 80 давлением 20, 50, 100, 150, 250, 420 бар
Ду 100 давлением 20, 50, 100, 150, 250 бар
Ду 150 давлением 20, 50, 100, 150 бар
Ду 200 давлением 20, 50, 100 бар

Полуавтоматические стенды для гидроиспытаний запорно-регулирующей арматуры с гидрозажимом с усилием зажима до 250 тонн

литые фланцевые клиновые задвижки
обратно-поворотные клапаны
шаровые краны для установки на поверхности и под землей
пружинные предохранительные клапаны
предохранительные клапаны с переключающими устройствами
блоки предохранительные клапаны с переключающими устройствами

литые фланцевые клиновые задвижки
DN: от 50 до 500 мм PN16
DN: от 50 до 400 мм PN25 и PN40
DN: от 50 до 250 мм PN63 и PN160
С фланцевыми соединениями DIN RF (соединительный выступ)

обратно-поворотные клапаны
DN: от 50 до 200 мм PN40
DN: от 50 до 150 мм PN63 и PN160
С фланцевыми соединениями DIN RF (соединительный выступ)

шаровые краны для установки на поверхности и под землей
DN: от 15 до 300 мм PN16 – 160
С фланцевыми соединениями DIN RF (соединительный выступ) и концами под приварку

пружинные предохранительные клапаны
DN: от 50 до 200 мм PN16 – 160
С соединениями DIN RF (соединительный выступ) и резьбовыми соединениями

предохранительные клапаны с переключающими устройствами
DN: от 25 до 300 мм PN16 – 160
С фланцевыми соединениями DIN RF (соединительный выступ)

блоки предохранительные клапаны с переключающими устройствами
DN: от 25 до 300 мм PN16 – 160
С фланцевыми соединениями DIN RF (соединительный выступ)

Стенды для гидроиспытаний запорно-регулирующей арматуры с гидрозажимом с усилием зажима до 400 тонн

* Подача воздуха и воды обеспечивается заказчиком.

литые фланцевые клиновые задвижки
обратно-поворотные клапаны
шаровые краны для установки на поверхности и под землей
пружинные предохранительные клапаны
предохранительные клапаны с переключающими устройствами
блоки предохранительные клапаны с переключающими устройствами

Размерная линейка арматуры возможной к испытанию:

Ду 200 давлением 20, 50, 100, 150, 250, 420 бар;
Ду 250 давлением 20, 50, 100, 150, 250 бар;
Ду 300 давлением 20, 50, 100, 150 бар;
Ду 350 давлением 20, 50, 100 бар;
Ду 400 давлением 20, 50, 100 бар;
Ду 450 давлением 20, 50 бар;
Ду 500 давлением 20, 50 бар;
Ду 600 давлением 20, 50 бар.

Отличительные особенности предлагаемых установок:

Быстрое размещение, центрирование и предварительный зажим клапанов до DN500 без повторной регулировки/установки систем зажима;
Автоматический зажим;
Испытания газом под низким давлением и жидкостью под высоким давлением по международным стандартам;
Гибкое задание всех значений и циклов испытаний;
Резервуары из нержавеющей стали и панель управления.

Требуемые технические условия для монтажа и возможной эксплуатации стенда

Требования к месту установки
Место установки	в помещении
Диапазон температур окружающего воздуха	от 0 до 50°С
Диапазон влажности воздуха	от 20% до 95%
Необходимые коммуникации
Электроэнергия	380-400В, 3 фазы
Сжатый воздух	6-7 бар (макс. 11 бар), соединение 1/2"
Соединение для воды рядом со стендом

Описание типовой установки на базе полуавтоматического стенда с усилием зажима до 250 тонн

Техническое описание

Однопозиционный стенд для определения испытательного давления (корпус и седло) всех линейных запорных клапанов размера DN от 50 до 500 мм согласно международным стандартам испытаний, состоит из следующих основных частей:

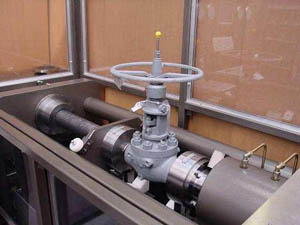

СТАНЦИЯ ЗАЖИМА 250 ТОНН
Стенд для испытаний оборудован крепкой и прочной системой зажима для быстрого размещения и зажима клапана в горизонтальном положении (вертикальный шток клапана). Конструкция рассчитана на максимальную силу зажима 250 тонн. Система зажима изготовлена и оборудована для проведения пневмо испытаний воздухом низким давлением и гидроиспытаний водой под высоким давлением. Система зажима имеет возможность "мягкого" предварительного зажима клапана во время стадии предварительного зажима. Сила зажима регулируется в зависимости от типа клапана, размера и класса давления PN от 6 до 160.
ПАНЕЛЬ УПРАВЛЕНИЯ
Эргономичная интуитивно понятная панель управления для работы с системой зажима и управления стендом для испытаний. На панели имеются таблички для определения всех рабочих частей/устройств и оборудования. Панель управления изготовлена из нержавеющей стали и оборудована следующими системами для испытания*:
Система для испытания газом от 0 до 7 бар (сжатый воздух/азот)
Система для испытания жидкость от 0 до 300 бар (смесь воды и ингибитора)
* Данные тестовые процедуры при желании автоматически выполняются компьютерной системой регистрации.
РАМА-ОСНОВАНИЕ
Рама-основание скида изготовлена из углеродистой стали и имеет без стыковую сварную конструкцию для увеличения жесткости. Рама скида имеет поддон в зоне зажима для возможности перевозки человеком на автопогрузчике.
Покрытие рамы - стандартная система покраски.
Нержавеющие и коррозионностойкие части - без окраски.

Технические характеристики станции зажима для литых фланцевых клиновых задвижек, обратно-поворотных клапанов, шаровых кранов.

Станция зажима состоит из двух опорных плит, соединенных двумя столбами. Конструкция стенда оборудована двумя столами зажима:

один прикреплен к короткой опорной плите
один установлен на гидроцилиндре с длинным ходом для подстройки системы зажима под строительную длину клапана и для достижения необходимой силы зажима

Зажимные столы (опорные устройства уплотнений) оборудованы измерительными схемами для испытания корпуса и уплотнений в двух направлениях. Вся конструкция установлена на гофрированной раме и имеет поддон-отстойник из нержавеющей стали. Этот поддон-отстойник (под системой зажима) соединен с отдельным резервуаром для жидкости.

СИСТЕМА ЗАЖИМА СТЕНДА
Виды клапанов	Запорные, обратные клапаны и шаровые краны DN от 25 до 500 мм.
Соединения клапанов	Стандартные фланцы DIN / ANSI RF и концы под приварку.
Максимальная сила зажима	250 тонн
Столы зажима для фланцев	2 шт. ∅330 мм с канавками под уплотнительное кольцо для RF для фланцев до DN 200 2 шт. ∅600 мм с канавками под уплотнительное кольцо для RF для фланцев до DN 500
Устройства зажима для концов под приварку	Внутренние опорные устройства уплотнений для DN от 25 до 300 мм.
Расстояние между столами	От 0 до 1000 мм (длина между фланцами / длина корпуса)
Расстояние между столбами	850 мм (максимальный диаметр контура корпуса/фланца)
Расположение столбов	Параллельно, как можно ниже, чтобы обеспечить эффективную рабочую высоту и отрегулировать рычаги управления приводом.

Максимальное давление испытания

Ду, диаметр условного прохода (мм)	Рпр, давление испытания (бар)	Ру, условное давление (бар)
15	250	До PN160
20	250	До PN160
25	250	До PN160
40	250	До PN160
50	250	До PN160
80	250	До PN160
100	250	До PN160
125	250	До PN160
150	250	До PN160
200	250	До PN160
250	250	До PN160
300	250	До PN160
350	200	До PN125
400	150	До PN100
450	125	До PN80
500	100	До PN63

Технические характеристики станции зажима для следующих типов предохранительной арматуры:

пружинных предохранительных клапанов
предохранительных клапанов с переключающими устройствами
блоков предохранительных клапанов с переключающими устройствами

Гидравлическая система зажима состоит из трех независимых систем с двумя зажимными устройствами с гидравлическим управлением, установленных на резервуаре для воды, изготовленном из нержавеющей стали.
- 2 шт. системы зажима с двумя зажимными устройствами, с возможностью горизонтальной регулировки для подстройки системы зажима под габарит "L" (длина)
- 1 шт. система зажима с двумя зажимными устройствами, для входного фланца, размещаемого при помощи крана.
Испытательное давление можно получить от всех трех соединений.
При испытании фланцевого предохранительного клапана, он размещается и зажимается на одной из систем зажима с двумя зажимными устройствами.
При испытании предохранительного клапана с резьбовым ("винтовым") соединением, он зажимается при помощи стандартного включенного резьбового переходника.

Вышеуказанные объекты испытаний могут испытываться при:
- давлении газа (сжатого воздуха) от 0 до 7 бар
- давлении жидкости от 0 до 300 бар
- давлении газа (сжатого воздуха или азота из внешнего источника) от 0 до 200 бар

Опорные устройства уплотнений для концов под приварку
Шаровые краны, описанные в спецификации, также имеют концы под приварку, для которых необходимы так называемые опорные устройства "внутренних уплотнений". Предложенный стенд для испытаний имеет 12 комплектов опорных устройств (24 шт.) для DN от 15 до 300 мм.

Опора, расположение и центрирование клапанов
Система зажима оборудована опорной системой для опоры клапана при зажиме (ослаблении зажима) и испытании. Опора подгоняется под форму и размер клапана по вертикали и горизонтали.

1. Система испытания газом

Сила предварительного зажима - это сила, которая используется для вдавливания внутренних опорных устройств уплотнений в клапан. Эта сила программируется в компьютерной системе регистрации в зависимости от размера/диаметра клапана.

Технические характеристики и описание панели управления

Эргономичная панель управления из нержавеющей стали содержит все необходимое оборудование для работы со стендом для испытаний. Стенд оборудован следующими системами для испытаний:

Диапазон: от 0 до 7 бар с ручным управлением

Среда: сжатый воздух из внешнего источника

Процедуры испытаний:

Испытание корпуса
Испытание седла A -> B
Испытание седла B -> A
Испытание заднего упора

КИП:
Манометр, корпус из нержавеющей стали, диаметр O160 мм, диапазон измерения: от 0 до 10 бар. Класс 0.6. Манометр оснащен защитным стеклом, и двойной шкалой с мелким делением для считывания значений.

Обнаружение утечки на корпус:
Утечка на корпус, вал, крышку и т.д. выявляется при помощи автоматического испытания на падение/спад давления.

Обнаружение утечки седла:
Обнаруживается по пузырькам при помощи пузырькового счетчика.

Примечание:
испытание для обнаружения утечки седла при помощи пузырьков и испытание в потоке можно проводить от A->B и от B->A.

2. Система для испытания жидкостью при высоком давлении

Назначение: испытания корпуса и седла клапанов в соответствие с международными стандартами испытаний

Диапазон: от 0 до 300 бар с ручным управлением

Среда: смесь воды и антикоррозийного ингибитора

Жидкость хранится в отдельном резервуаре емкостью 500 литров. Резервуар оборудован: фильтрующими элементами с тонкостью фильтрации 50 µu, всасывающими, обратными, дренажными соединениями. Наполнение под вакуумом

Стенд для испытаний оборудован системой наполнения под вакуумом для быстрого наполнения горизонтально зажатого клапана.

Насос с большой производительностью автоматически создает вакуум (прибл. 0,8 бар) и затем автоматически переключается на заправочный насос с большой производительностью. Заправочный насос имеет производительность прибл. 150 л/мин.

Процедуры испытания:

Испытание корпуса
Испытание седла A -> B
Испытание седла B -> A
Испытание заднего упора

КИП:

Три манометра, корпус из нержавеющей стали, диаметр O160 мм, с диапазоном измерений:

От 0 до 25 бар, класс 1, с автоматической защитой от перегрузки
От 0 до 60 бар, класс 1, с автоматической защитой от перегрузки
От 0 до 400 бар, класс 1

Манометр оснащен защитным стеклом и двойной шкалой с мелким делением для считывания значений показаний.

Обнаружение утечки седла:
Утечка на корпус, вал, крышку и т.д. выявляется при помощи автоматического испытания на падение/спад давления. Также возможно собирать и измерять утечку седла (A -> B и B -> A через соединения на входе/выходе).

Стандартный объем комплектации стенда:

Полуавтоматический стенд включая:

автоматическую систему зажима 250 тонн
панель управления из нержавеющей стали
систему для пневмо испытаний испытания газом при низком давлении 0 – 7 бар
систему для гидро испытаний жидкостью при высоком давлении 0 – 300 бар
систему наполнения под вакуумом

Опционально каждый стенд может быть доукомплектован

Компьютерной системой регистрации

Компьютерная система регистрации изготовлена для отображения и хранения результатов испытаний следующих процедур:

Процедура испытания	Среда	Испытательное давление	Обнаружение утечки/считывание
Испытание корпуса	Газ	0 - 10 бар	Падение давления
Испытание седла A -> B	Газ	0 - 10 бар	Пузырьки/мин
Испытание седла B -> A	Газ	0 - 10 бар	Пузырьки/мин
Испытание задней поверхности	Газ	0 - 10 бар	Падение давления
Испытание корпуса	Жидкость	0 - 300 бар	Падение давления
Испытание седла A -> B	Жидкость	0 - 300 бар	Падение давления / объем
Испытание седла B -> A	Жидкость	0 - 300 бар	Падение давления / объем
Испытание задней поверхности	Жидкость	0 - 300 бар	Падение давления

Предохранительной заслонкой (защитное ограждение)

Система зажима может комплектоваться ограждением для обеспечения безопасности при проведении испытаний. Дверь с электронным замком, связанным с электронной операционной системой. Это означает, что двери должны быть закрыты до начала испытания. В противном случае, система безопасности не даст начать процедуру испытания.
